8 шт.TIL311 индикаторный светодиодный дисплей с драйвером

Сообщение Kartograf » 28 май 2022, 00:20:59

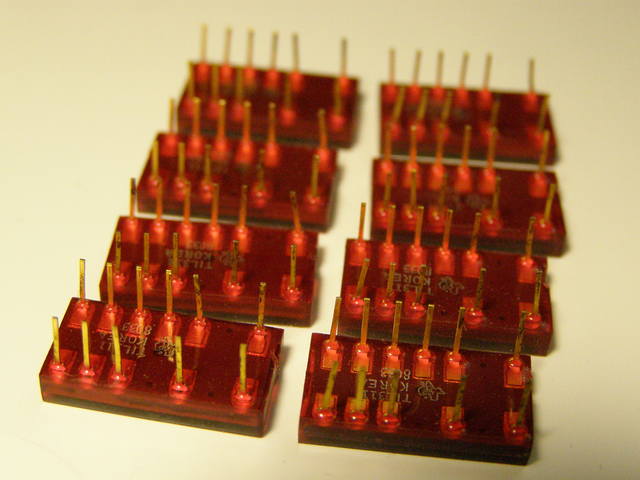

Предлагается к продаже лот из 8 штук TIL311.
Цена за все 8 штук 1500 рублей.
Если не найдется желающего на весь лот, то поштучно цена будет 250 рублей за штуку.
Микросхемы были аккуратно вынуты из "кроваток", повреждений не имеют.
Светодиодный индикатор с драйвером TIL311
состоит из 4-х битной линии задержки, декодера, драйвера и 20-ти светодиодов, образующих шестнадцатеричный символ (4х7), а также 2-х светодиодов, формирующих левую и правую десятичную точку, объединенных в один корпус с 14-ью выводами.

Драйвер дисплея разработан таким образом, чтобы поддерживать относительно постоянный выходной ток на уровне 5 мА для каждого светодиода, образующего шестнадцатеричный символ. Этот ток практически независим от напряжения питания светодиодов в рекомендуемых режимах работы. Аноды светодиодов десятичных точек подсоединены к питанию светодиодов, а катоды – к внешним выводам.
Характеристики TIL311

Высота символа 7,62-мм
Высокая яркость
Раздельное питание светодиодов и логических схем
Встроенная ТТЛ-микросхема с линией задержки, декодером и драйвером
Постоянный ток для каждого светодиода
Напряжение питания 5 В
Соответствует требованиям RoHS и бессвинцовым технологиям

Назначение выводов

Pin -> Назначение вывода
1. Питание светоизлучающих элементов индикатора (+5В), Vcc
2. Вход данных, бит B
3. Вход данных, бит A
4. Катод левой десятичной точки
5. Вход разрешения индикации входных данных (акт. 0)
6. Не используется.
7. Питание (Общий), GND
8. Вход гашения светоизлучающих элементов
9. Не используется.
10. Катод правой десятичной точки
11. Не используется.
12. Вход данных, бит D
13. Вход данных, бит C
14. Питание логической схемы индикатора (+5В), Vcc
Применение индикатора TIL311

Пины 3,2,13,12 — Данные. Вес входов: A = 1, B = 2, C = 4, D = 8
Пин 5 — Вход разрешения индикации входных данных. При лог. 0 данные со входов информационных входов обрабатываются схемой индикатора и отображаются светоизлучающими элементами. При подаче лог. 1 схема запоминает текущее отображаемое значение и не реагирует на изменения даных на информационных входах.
Пин 8 — Вход гашения светоизлучающих элементов. При лог. 1 светоизлучающие элементы индикатора гаснут, при лог. 0 наоборот — зажигаются. Эта функция позволяет реализовать управление яркостью свечения индикатора посредством ШИМ.
Пины 4, 10 — Десятичные точки. Эти светодиоды (LEDS) не связаны с логическим чипом. Аноды LEDS соединены с пином 1, соответственно, зажечь точки можно подав на выводы 4, 10 ноль вольт (GND) через ограничивающий резистор или схему стабильного тока. Номинальный ток светодиодов 20ма.
Пины 14, 1 — Vcc. Допускается соединять между собой выводы питания логической схемы и светодиодов, при этом возможно увеличение импульсных помех по цепям питания устройства.
Достоинства и недостатки TIL311

Плюсы:

Никакой динамической индикации, а значит никакого мерцания и дополнительное освобождение вычислительных ресурсов микроконтроллеров.
Отличная читабельность! Эти индикаторы не боятся мутных стекол и яркого света.
Управляемая яркость, отключение свечения индикатора без потери информации.
Чип держит стабильный ток через LEDS при колебаниях напряжения питания.
Конструкция позволяет установить индикатор TIL311 в стандартную DIP панельку.

Минусы:

Энергоёмкий. Невозможно применять в батарейной аппаратуре.
Греется и нагревает параметрические стабилизаторы =)
Децимальные точки не отключаются по команде вместе с остальными LEDS.



Аватара пользователя
Advertiser
Sponsor
Сообщения: 42
Зарегистрирован: 22 апр 2012, 09:17
Откуда (Страна, Город): г. Москва
Поблагодарили: 1 раз
Контактная информация:

Re: Полезная информация

Сообщение Advertiser » 20 май 2016, 13:03

С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию


Аватара пользователя
Kartograf
Бывалый
Сообщения: 371
Зарегистрирован: 05 май 2017, 21:22:43
Откуда (Страна, Город): Санкт-Петербург
Благодарил (а): 5 раз
Поблагодарили: 9 раз

Re: 8 шт.TIL311 индикаторный светодиодный дисплей с драйвером

Сообщение Kartograf » 07 июн 2022, 11:33:16

Подниму


Аватара пользователя
abomin
Бывалый
Сообщения: 233
Зарегистрирован: 16 апр 2017, 20:54:54
Откуда (Страна, Город): РФ, НовоНосковск
Благодарил (а): 10 раз
Поблагодарили: 7 раз

Re: 8 шт.TIL311 индикаторный светодиодный дисплей с драйвером

Сообщение abomin » 09 июн 2022, 12:39:24

Куплю.
1000 bits are enough for me


Аватара пользователя
SergeiA
Бывалый
Сообщения: 304
Зарегистрирован: 08 июн 2017, 01:15:36
Предупреждения: 1
1
Откуда (Страна, Город): Россия, Санкт-Петербург
Благодарил (а): 22 раза
Поблагодарили: 23 раза

Re: 8 шт.TIL311 индикаторный светодиодный дисплей с драйвером

Сообщение SergeiA » 09 июн 2022, 17:42:06

На всякий случай встану в очередь.


Аватара пользователя
Kartograf
Бывалый
Сообщения: 371
Зарегистрирован: 05 май 2017, 21:22:43
Откуда (Страна, Город): Санкт-Петербург
Благодарил (а): 5 раз
Поблагодарили: 9 раз

Re: 8 шт.TIL311 индикаторный светодиодный дисплей с драйвером

Сообщение Kartograf » 09 июн 2022, 22:29:33

Деньги получены, завтра вышлю.
Можно считать, что продажа состоялась.
Всем интересующимся спасибо.
