Гибридные интегральные схемы (ГИС) крупного калибра

[Водолаз]

Пересылка за счет получателя. Расчет на карту сбербанка.

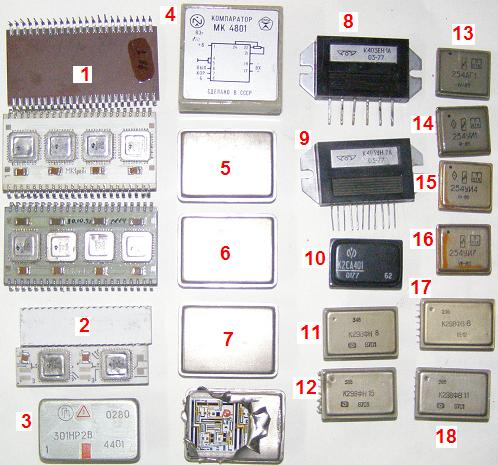

1 – гигант отечественной промышленности б/у (чуть ли не из «Электроники-85»?). МК редакция 1 и 3. Подложка из ХС-22? – 300 р.
2 – нечто поменьше б/у. В основе 1 и 2 - КН1811. – 100 р.
3 – набор резисторов 301НР2В. Первая нога отсутствует. – 50 р.
4 – компаратор МК 4801. – 200 р.
5 – 252ПН1 – 150 р.
6 – 252УД3Б – 150 р.
7 - 252СА1. – 150 р.
5,6,7 при съемке бликанули, но надписи есть. Золотые ноги. Внизу – богатый внутренний мир микросхемы из 252 серии.
8 – стабилизатор К403ЕН1А б/у– 100 р.
9 - усилитель К403УН2А б/у – 100 р.
10 – К2СА401– 50 р.
11 – фильтр нижних частот К298ФН8 б/у – 40 р.
12 – фильтр нижних частот К298ФН15 б/у – 40 р.
13 - 254АГ1 б/у – 50 р.
14 – 254УИ1 б/у – 50 р.
15 – 254УИ4 б/у – 50 р.
16 – 254УИ7 б/у – 50 р.
17 – фильтр верхних частот К298ФВ6 б/у – 40 р.
18 – фильтр верхних частот К298ФВ11 б/у – 40 р.

[Advertiser]

[MV1971]

Куплю 1 и 2

[CodeMaster]

Куплю 1 и 2

Остальное можно выкидывать.

[Denkixot]

На 1 и 2 встану в очередь

[Bronto]

ой, мама )) Я думал 1107пв3 самая большая.. ))
А ведь это, на то время, - достижение отечественной промышленности.

[Водолаз]

Куплю 1 и 2

Возьмете три приведенных на фото корпуса? ( если один, то какой редакции?).

[Водолаз]

Жду данных для отправки.

[MV1971]

Куплю 1 и 2

Возьмете три приведенных на фото корпуса? ( если один, то какой редакции?).

Возьму все.
Написал личное сообщение.

[Водолаз]

Куплю 1 и 2

Остальное можно выкидывать.

Я бы не был столь категоричен. На данном форуме, действительно, остальное не представляет интереса. Однако для начинающих коллекционеров кое-что может пригодиться. 252 серию в крайнем случае на драги можно сдать. А К298 могут пригодиться для создания фильтров. Активный фильтр 6-го порядка самому не всегда есть желание городить на рассыпухе. Вот что говорят в интернете про эту серию: М\схемы не просто занятные, а великолепные. Можно сделать прекрасный фильтр для PSK или CW
Я на них делал фильтры для CW. Результат по НЧ оказался даже лучше, нежели с кварцевым фильтром по ПЧ. Один только недостаток - двойное питание. А так - сам Бог велел их применять в НЧ трактах (фильтрах) р\любительской аппаратуры. Обработка как в DSP, только сигнал помягче, поприятнее. К сожалению, эти м\схемы не так часто встречаешь в жизни.
Частоты среза активных фильтров шестого порядка, выполненных в корпусах м\схем серии 298
В таблицу сведены фильтры нижних частот. Фильтры верхних частот аналогичных номеров имеют те же самые частоты среза.

К298ФН1 - 100 Гц К298ФН8 - 500 Гц К298ФН15 - 2500 Гц
К298ФН2 - 125 Гц К298ФН9 - 600 Гц К298ФН16 - 3150 Гц
К298ФН3 - 160 Гц К298ФН10 - 800 Гц К298ФН17 - 3900 Гц
К298ФН4 - 200 Гц К298ФН11 - 1000 Гц К298ФН18 - 5000 Гц
К298ФН5 - 250 Гц К298ФН12 - 1250 Гц К298ФН19 - 6300 Гц
К298ФН6 - 315 Гц К298ФН13 - 1600 Гц К298ФН20 - 8000 Гц
К298ФН7 - 400 Гц К298ФН14 - 1950 Гц К298ФН21 - 10.0 кГц

Паспортное включение К298ФН1 – К298ФН21:

4 =вход 10 =технологический
7 =общий 14 =питание минус 6v
8 =питание 12v 15 =корпус
9 =выход 1,2,3,5, 6,11,12,13 =свободный

1. Запрещается подведение любых электрических сигналов (в том числе «питание» и «земля») к неиспользуемым выводам микросхем.
2. Коэфф. Усиления по напряжению – 0,9…1,1
Коэфф. Неравномерности АЧХ не более 2,0 dB
Коэфф. Прямоугольности не более 1,6 по уровням –6 и –40dB
Коэфф. Ослабления в полосе задержания не менее 40dB
Питание 10,8 – 13,2v, минус 5,4 – 6,6v
Макс. входное напряжение не более 2,0v
Сопротивление нагрузки 27 – 33кОм

[CodeMaster]

Я бы не был столь категоричен. На данном форуме, действительно, остальное не представляет интереса.

Я именно про рамки данного форума, для тех кто в курсе может и правда вещь не заменимая.
