Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение Mick » 15 апр 2020, 10:25:37

Данная плата является репликой компьютера ZX-777, но с изменениями.
Прототипом послужила плата компьютера c аббревиатурой 04KEEN94, герберы доступны на моем сайте.
Я внес некоторые изменения и дал ее название 03MICK20:
- Заменил 16 микросхем КР565РУ5Г с организацией 64Кх1 на 4 микросхемы MT4067-10 с организацией 64Кх4.
- Убрал формирователь WAIT
- Изменил формирователь записи в контроллере дисковода
- Изменил коэффициент загрузки счетчиков развертки, чтобы было стандартные 69888 тактов


Собранная плата



Схема и монтажка в pdf - http://micklab.ru/file/zx_777/zx_777_03mick20.pdf

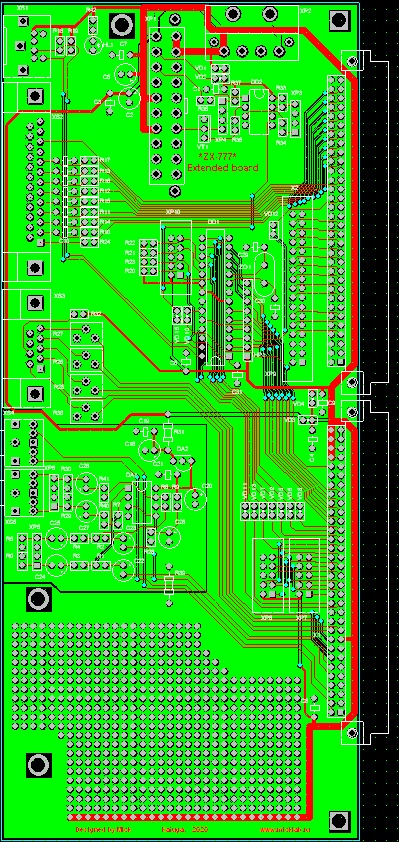

Плата расширения


Собранная


Распаянные разъемы BH-64R приведены для примера, изначально планировалось просто запайка проводов.

Схема и монтажка в pdf - http://micklab.ru/file/zx_777/zx_777_extboard.pdf

1. Печатная плата компьютера
В наличии 7 плат.
Цвет маски желтый, шелкография - белая.
Цена платы - 600 руб


2. Печатная плата расширения
В наличии 7 плат.
Цвет маски желтый, шелкография - белая.
Цена платы - 400 руб

Почтовые расходы оплачиваются покупателем отдельно.
Доставка только по РФ.
Оплата на карту СБ.
Важное замечание, с отправкой могут быть задержки то есть, скажем оплатили сегодня, а отправить в лучшем случае смогу только на следующей неделе. Посему имейте это ввиду, чтобы не было вопросов.

Просьба дублировать сообщение в личке, потому как могу пропустить сообщение тут.
Последний раз редактировалось Mick 29 окт 2020, 09:35:37, всего редактировалось 8 раз.



Аватара пользователя
Advertiser
Sponsor
Сообщения: 42
Зарегистрирован: 22 апр 2012, 09:17
Откуда (Страна, Город): г. Москва
Поблагодарили: 1 раз
Контактная информация:

Re: Полезная информация

Сообщение Advertiser » 20 май 2016, 13:03

С любовью к вам, Yandex.Direct
Размещение рекламы на форуме способствует его дальнейшему развитию


Аватара пользователя
nimdasys_inbox_ru
Опытный
Сообщения: 900
Зарегистрирован: 22 апр 2019, 22:58:17
Предупреждения: 3
3 3 3
Откуда (Страна, Город): Россия, Черкесск
Благодарил (а): 135 раз
Поблагодарили: 23 раза

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение nimdasys_inbox_ru » 14 май 2020, 16:31:17

Mick, а данный компьютер без модификаций будет ли работать с плёночными клавиатурами (как на фото) ?! :roll:

[Изображение
С уважением, Максим aka nimdasys_inbox_ru


Аватара пользователя
Mick
Эксперт
Сообщения: 1051
Зарегистрирован: 11 июл 2012, 06:02:35
Предупреждения: 1
1
Откуда (Страна, Город): г.Калуга
Благодарил (а): 4 раза
Поблагодарили: 79 раз

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение Mick » 14 май 2020, 19:40:39

nimdasys_inbox_ru писал(а):
14 май 2020, 16:31:17
Mick, а данный компьютер без модификаций будет ли работать с плёночными клавиатурами (как на фото) ?! :roll:

[Изображение
У меня раньше с такой работал. Эта клава имеет стандартные 5x8, а дополнительные клавиши реализованы за счет дополнительных слоев пленок.
Вообще этот комп может и расширенную клаву обрабатывать, если что.

Кстати пришли платки :)



Аватара пользователя
nimdasys_inbox_ru
Опытный
Сообщения: 900
Зарегистрирован: 22 апр 2019, 22:58:17
Предупреждения: 3
3 3 3
Откуда (Страна, Город): Россия, Черкесск
Благодарил (а): 135 раз
Поблагодарили: 23 раза

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение nimdasys_inbox_ru » 14 май 2020, 21:14:51

Mick, а где на этой плате контакты для подключения клавиатуры ?!
С уважением, Максим aka nimdasys_inbox_ru


Аватара пользователя
Mick
Эксперт
Сообщения: 1051
Зарегистрирован: 11 июл 2012, 06:02:35
Предупреждения: 1
1
Откуда (Страна, Город): г.Калуга
Благодарил (а): 4 раза
Поблагодарили: 79 раз

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение Mick » 14 май 2020, 21:50:12

nimdasys_inbox_ru писал(а):
14 май 2020, 21:14:51
Mick, а где на этой плате контакты для подключения клавиатуры ?!
Если ты знаком с этим компьютером, то вероятно знаешь, что все сигналы выведены на разъемы. Если же нет, то вот документик, там все поймешь - https://vk.com/doc197666963_538455918?h ... 3b5ded3a73


Аватара пользователя
nimdasys_inbox_ru
Опытный
Сообщения: 900
Зарегистрирован: 22 апр 2019, 22:58:17
Предупреждения: 3
3 3 3
Откуда (Страна, Город): Россия, Черкесск
Благодарил (а): 135 раз
Поблагодарили: 23 раза

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение nimdasys_inbox_ru » 14 май 2020, 21:55:18

Mick писал(а):
14 май 2020, 21:50:12
nimdasys_inbox_ru писал(а):
14 май 2020, 21:14:51
Mick, а где на этой плате контакты для подключения клавиатуры ?!
Если ты знаком с этим компьютером, то вероятно знаешь, что все сигналы выведены на разъемы. Если же нет, то вот документик, там все поймешь - https://vk.com/doc197666963_538455918?h ... 3b5ded3a73
Огромнейшее спасибо!
С уважением, Максим aka nimdasys_inbox_ru


Аватара пользователя
Shumadan
Бывалый
Сообщения: 245
Зарегистрирован: 01 апр 2017, 20:56:26
Откуда (Страна, Город): KAZAN
Благодарил (а): 12 раз
Поблагодарили: 15 раз

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение Shumadan » 01 июн 2020, 10:32:59

Можно ставить только под DRAM 2464?


Аватара пользователя
alexsp
Посетитель
Сообщения: 29
Зарегистрирован: 05 фев 2013, 00:44:46

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение alexsp » 01 июл 2020, 20:56:02

nimdasys_inbox_ru писал(а):
14 май 2020, 16:31:17
Mick, а данный компьютер без модификаций будет ли работать с плёночными клавиатурами (как на фото) ?! :roll:

[Изображение
Добрый день, а такую клавиатуру где-нибуть купить можно? Ищу комплект кнопок или клавиатуру для спектрума.


Аватара пользователя
nimdasys_inbox_ru
Опытный
Сообщения: 900
Зарегистрирован: 22 апр 2019, 22:58:17
Предупреждения: 3
3 3 3
Откуда (Страна, Город): Россия, Черкесск
Благодарил (а): 135 раз
Поблагодарили: 23 раза

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение nimdasys_inbox_ru » 10 июл 2020, 13:05:38

Mick писал(а):
14 май 2020, 19:40:39
Кстати пришли платки :)
Михаил, есть прогресс по тестовой сборке ?! :roll:

С уважением, Максим aka nimdasys_inbox_ru
С уважением, Максим aka nimdasys_inbox_ru


Аватара пользователя
Mick
Эксперт
Сообщения: 1051
Зарегистрирован: 11 июл 2012, 06:02:35
Предупреждения: 1
1
Откуда (Страна, Город): г.Калуга
Благодарил (а): 4 раза
Поблагодарили: 79 раз

Re: Печатная плата компьютера ZX-777 версия 03MICK20

Сообщение Mick » 10 июл 2020, 13:31:39

nimdasys_inbox_ru писал(а):
10 июл 2020, 13:05:38
Mick писал(а):
14 май 2020, 19:40:39
Кстати пришли платки :)
Михаил, есть прогресс по тестовой сборке ?! :roll:

С уважением, Максим aka nimdasys_inbox_ru
Собрать его собрал, жду разъем из чипа дипа, чтобы разъем распаять.
