Плата Pentagon 128 в корпус Nettop

[doc_fbi]

Предлагаю набор плат для сборки Pentagon 128 который входит в корпус от Nettop Dell
Плата разработана на основе схемы Pentagon 128 AY (ver.2014) , с добавлением композитного кодера pal , PS/2 клавиатуры , и аудио усилителя

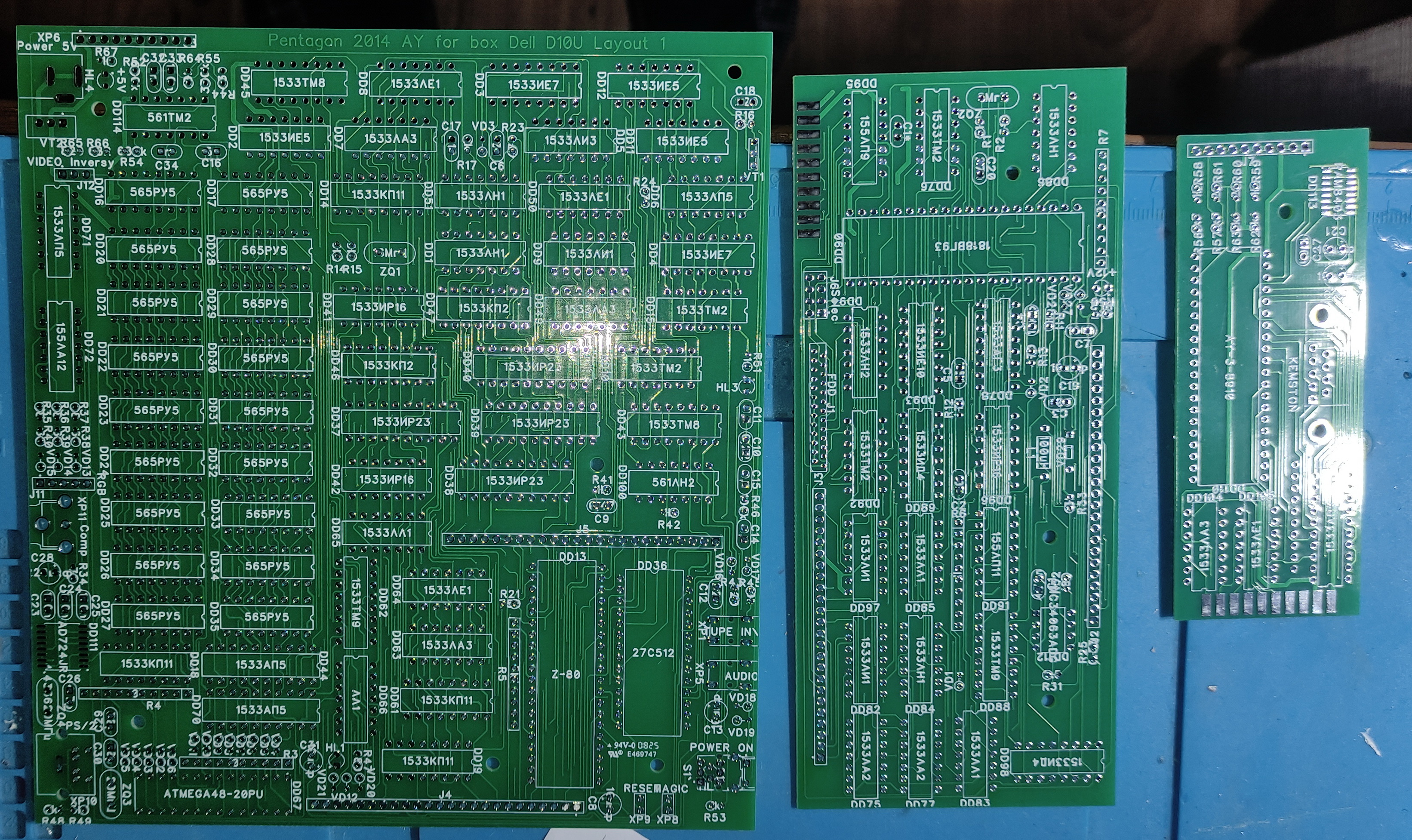

Платы схемотехника разделена на три части:
Основная плата pentagon 128 + контроллер ps/2
Вторая плата контроллер дисковода 3.5
Третья плата музыкальный сопроцессор , усилитель и порт джойстика

Вся конструкция расчитана на установку slimm fdd от ноутбука

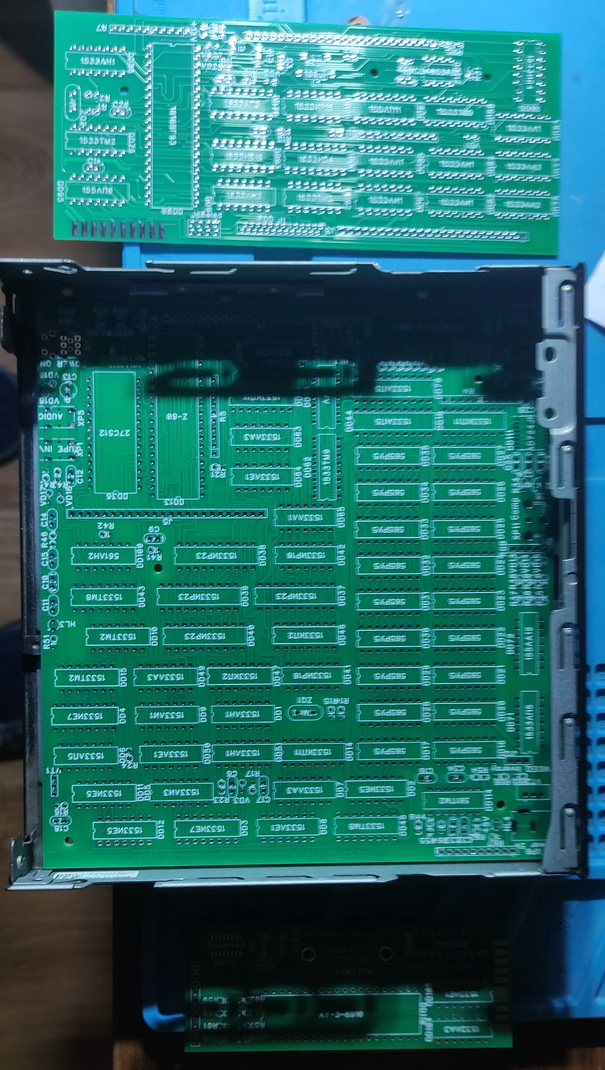

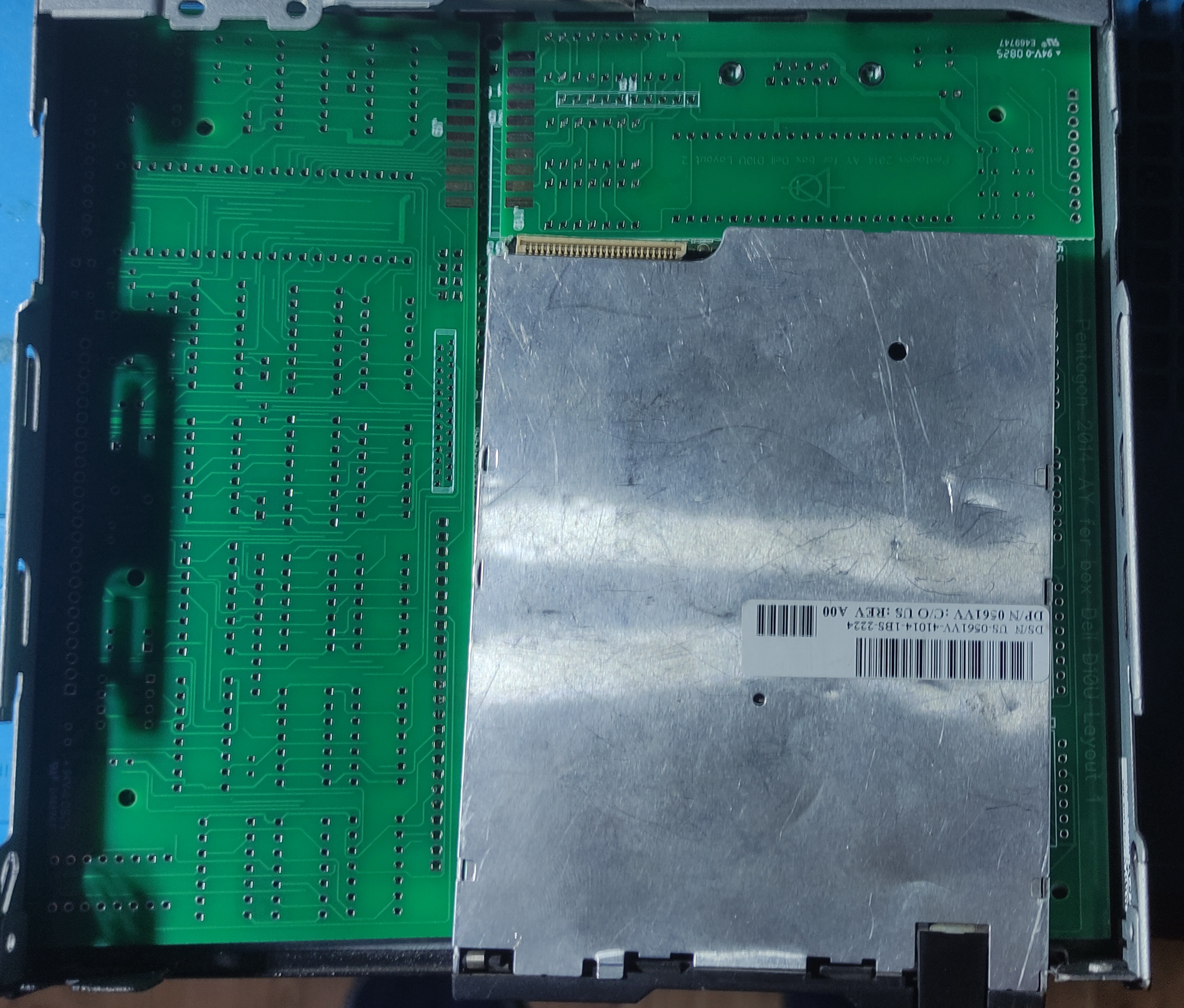

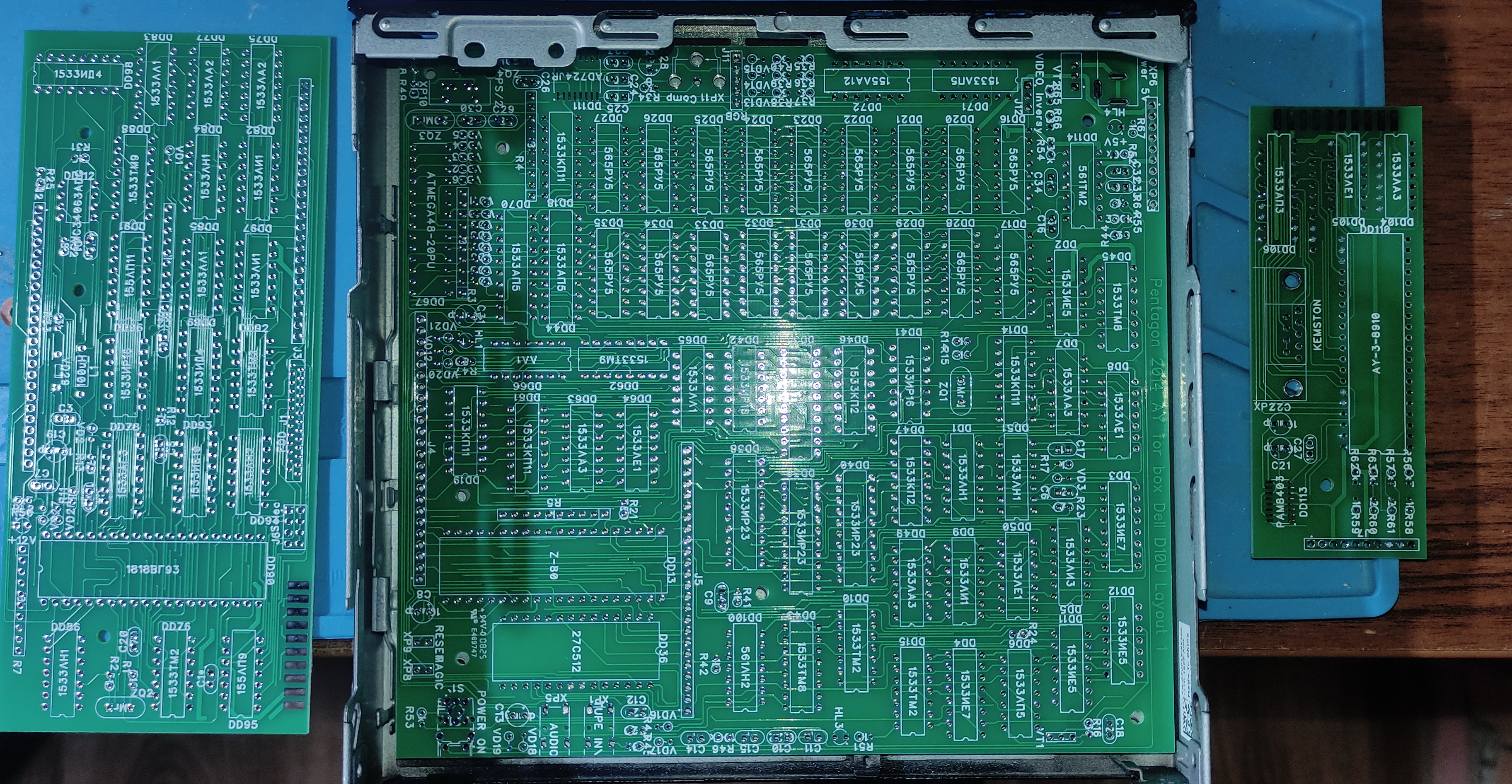

Фото платы и размещение в корпусе

Стоимость комплекта плат 1500р + пересылка

Тема обсуждения на форме https://zx-pk.ru/threads/36032-vpikhnut ... ost1212139

[Advertiser]

[sergey3g]

Здравствуйте, куплю

[doc_fbi]

пишите в личку адрес

[Angel5a]

А вариант с такими дисководом и корпусом в хорошем состоянии есть? А то, как-то, покупать неттоп только ради корпуса бессмысленно, а без него, набор плат не имеет смысла.

[doc_fbi]

Увы, но на Авито очень много таких корпусов , я свой брал за 500р

[direkt]

Платы ещё есть?

[doc_fbi]

да, пишите в личку адрес и чем лучше отправить

[sergey3g]

Платы получил, все отлично. Спасибо!

[doc_fbi]

смотрите , там два шлейфа, один прямой другой перевернутый , на всякий случай ,это для FDD

на маленькой плате одна резисторная сборка шелкографией попала на другую сторону, это просто опечатка производства, ставим со стороны всех деталей

Третья плата (музыкалки и джойстика) спаивается со второй платой (fdd контроллера) по торцевым кантатным площадкам , жестко. Работают они только в паре.

[sergey3g]

Может есть схемы?
