Платы и конструкторы Multisound версии AlexP

[MV1971]

В продаже печатные платы и конструкторы звуковой карты Multisound версии Алексея Подлеснова.

ZX-MultiSound - звуковая карта TSFM+GS+SAA+SD+MIDI для NemoBus.

* TurboSound FM (2xYM2203)
* General Sound (16МГц, 2Mb ОЗУ)
* SAA1099
* SounDrive
* MIDI
* Питание 5 и 12В
* 4x 1-битных цифровых ЦАП для GS и SounDrive

Отличия от платы оригинального Multisound от Uzix:

1. Плата 4-х-слойная. Аналоговые и цифровые земли отдельные и повторяются на всех слоях. Два внутренних слоя - только земля.
2. Возможна установка RCA-разъемов на аудиовыход.
3. Более удобная для сборки компоновка деталей.
4. Применена панелька для ПЗУ в DIP исполнении.
5. Микросхемы ОЗУ размещены на одной стороне.
6. Добавлен преобразователь 7808, что значительно снизило нагрев остальных преобразователей и платы в целом.
7. Посадочные места для SAM2695 и Z80 скорректированы для удобства пайки.
8. ПЗУ более распространенного типа ( можно ставить ПЗУ от 32Kb до 512Kb ).

Плата красного цвета, Gold immersion, 4-слойная.
Размер платы 190 х 81 мм

Стоимость чистой платы - 1500р
Стоимость конструктора для самостоятельной сборки - 8600р
Собранная плата - 10000р

Оплата и доставка по договоренности.

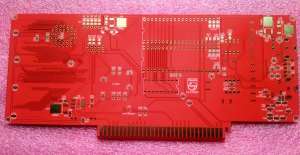

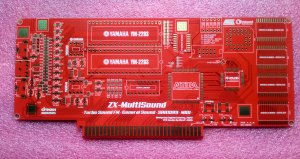

Фото чистой платы :
