Москва-48К - печатные платы для изготовления клона ZX Spectrum

[vitsserg]

Почти собрал. Дошел до узла чтения с магнитной ленты... по-моему, там явно что-то напутано... Не подскажете, по какой схеме этот узел был разведён на плате?

[Advertiser]

[bober]

[vitsserg]

Ок, спасибо!

[vitsserg]

Собрал, включил, работает. Сигнал брал с видеовыхода (ч/б). Клавиатуру, звук, читалку с ленты ещё не проверял. Ничего не резал/ не МГТФ-ил.
Как по мне, основной недостаток платы - "сквозная" нумерация ИМС на шелкографии. Не соответствует "классическому" чертежу и схеме. Поэтому на выяснение "какая это ИМС ?" уходит много времени.
Второй недостаток - маленький диаметр отверстий для джамперов JP1...JP3. Штырьки для джамперов не входят. Пришлось запаивать проволочки.
В остальном - плата отличная. Пара фотографий собранной платы.

[nimdasys_inbox_ru]

Собрал, включил, работает. Сигнал брал с видеовыхода (ч/б). Клавиатуру, звук, читалку с ленты ещё не проверял. Ничего не резал/ не МГТФ-ил.
Как по мне, основной недостаток платы - "сквозная" нумерация ИМС на шелкографии. Не соответствует "классическому" чертежу и схеме. Поэтому на выяснение "какая это ИМС ?" уходит много времени.
Второй недостаток - маленький диаметр отверстий для джамперов JP1...JP3. Штырьки для джамперов не входят. Пришлось запаивать проволочки.
В остальном - плата отличная. Пара фотографий собранной платы.

Вся периферия цепляется через системный разъём ?!

[vitsserg]

Да, вообще всё подключается через системный разъём.

[bober]

Как по мне, основной недостаток платы - "сквозная" нумерация ИМС на шелкографии. Не соответствует "классическому" чертежу и схеме. Поэтому на выяснение "какая это ИМС ?" уходит много времени.

Сергей, а что значит "классический чертеж и схема"? Это у Вас какая-то странная схема. Нумерация микросхем соответствует оригинальной схеме и монтажке.

Второй недостаток - маленький диаметр отверстий для джамперов JP1...JP3. Штырьки для джамперов не входят. Пришлось запаивать проволочки.

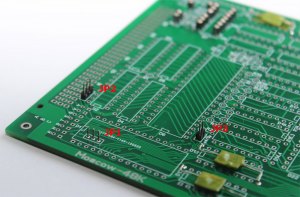

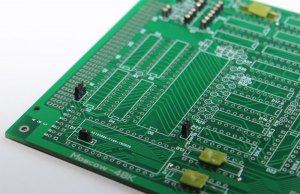

Я использовал низкопрофильные джамперы с шагом 2 мм, диаметром 0.5 мм. Специально чтобы они умещались под микросхемой, это в особенности касается JP1, у которого я еще снял и пластмассовое основание скрепляющее джамперы (не знаю, как это называется).

[vitsserg]

У нас, видимо, разные схемы и монтажки. Я пользовался старой, что нашел в Инете. Буду благодарен, если Вы пришлёте мне свои.
Подключил клавиатуру, всё работает. Звук так же работает. Читалка с ленты пока не хочет...

Спасибо за пояснения про джамперы.

Вот по этой:

[bober]

Буду благодарен, если Вы пришлёте мне свои.

Отправлю вечером на почту, если забуду, напомните, пожалуйста.

[bober]

Читалка с ленты пока не хочет...

Сигнал подавали с магнитофона или просто набрали LOAD ""?
