Состояние: Новый
Тип сделки: Продажа
Цена: 4300 руб.
Описание:
Комплект плат (основная + плата клавиатурного контроллера) совместимого компьютера с компьютером Apple IIe с приближенной к оригиналу схемотехникой и размерами платы. В проекте не используются "заказные" микросхемы, весь проект собирается из доступной, хотя и устаревшей, элементной базы.
Подробнее о сборке, фотография собранной платы, схемы, прошивки здесь: https://github.com/Tronix286/APOL2E
- Вместо заказных ASIC (БМК) микросхем IOU и MMU в проекте используются две CPLD фирмы Altera EPM7128SLC84;
- Возможность питать плату от однополярного источника питания +5 вольт (операционный усилитель в схеме работы с магнитофоном заменен с двуполярного на однополярный, основной генератор переделан с транзисторной схемы на схему с использованием инвертера типа 74LS04 (555ЛН1));
- Прямо на основную плату добавлены дополнительные 64Кб памяти, известные как Aux RAM/Apple 80-Column Text Card;
- На плате отсутствует какой-либо контроллер клавиатуры. Вместо этого предусмотрено место для установки PLS-разъемов, в которые сверху устанавливается дополнительная плата контроллера клавиатуры "бутербродом". На дополнительной плате клавиатурного контроллера располагается разъем для подключения оригинальной матричной клавиатуры Apple IIe; так же клавиатурный контроллер способен обслуживать PS/2 клавиатуру, или одновременно обе клавиатуры (матричная + PS/2);
- На плате присутствует разъем PS/2 для подключения PS/2 клавиатуры, однако без дополнительной платы клавиатурного контроллера он никуда не подключен;
- Размеры платы соответствуют размерам оригинальной платы Apple IIe NTSC, монтажные отверстия и их расположение соответствует крепежным отверстиям в оригинальном корпусе Apple IIe euro; Таким образом плату возможно установить в оригинальный корпус Apple IIe "болт-он"
Итого, основное отличие этой платы от известной платы-реплики Apple 2 в том, что это клон именно Apple 2e компьютера (с буквой e на конце), позволяющий заценить оригинал игры Prince of Persia (именно под Apple IIe велась изначальная разработка), Pipe Mania, Sokoban и другие хиты, Apple II DeskTop , чего обычный Apple 2 не умеет даже с доработками.
Ключевые компоненты проекта, которые не совсем обычная 74LS логика:
- CPU 6502/65C02
- CPLD Altera EPM7128SLC84 2шт;
- PLD GAL16V8 1шт;
- Atmel AT89C52 1шт (клавиатурный контроллер);
- 74S109/74F109/К155ТВ15 1шт;
- 74LS154/К155ИД3 1шт;
- NE558 1шт (джойстик);
- MCP602 1шт (магнитофон);

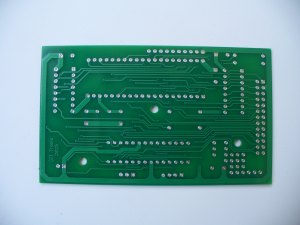

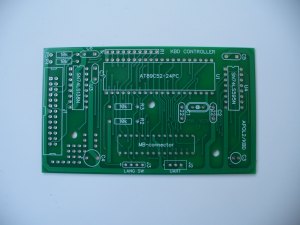

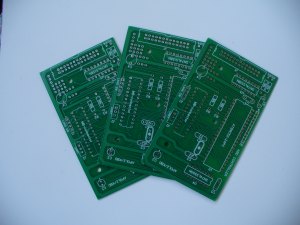

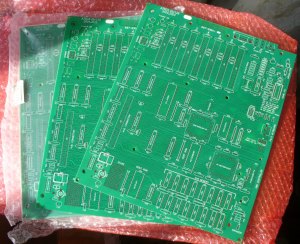

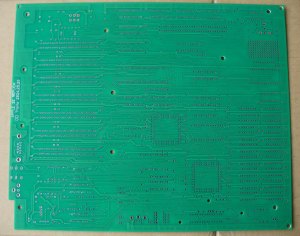

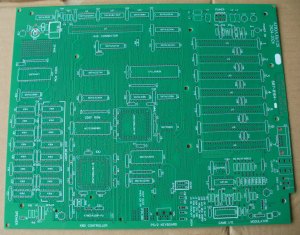

Фото товара. Основная плата v1.2, клавиатурный контроллер v1.1

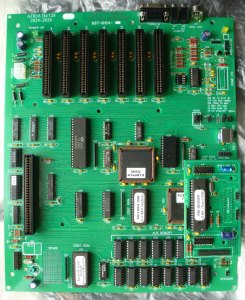

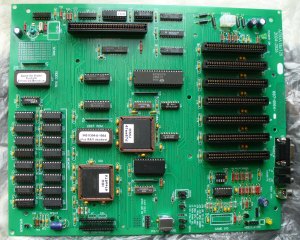

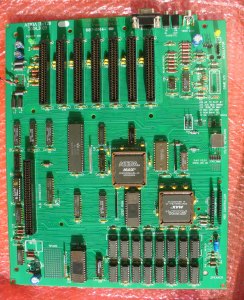

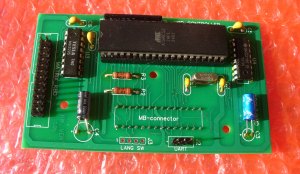

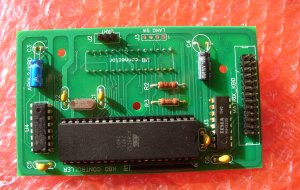

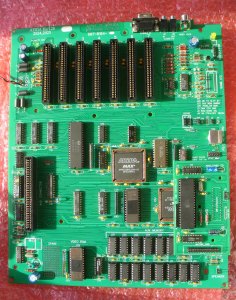

Пример собранных плат
Наименование: 1.1) "Суповой набор" некоторых деталей, необходимых для сборки платы-клона Apple IIe из пункта 1
Состояние: Новый или БУ, детали от разных поставщиков, включая и китай (алиэкспресс)
Тип сделки: Продажа
Цена: 3550 руб.

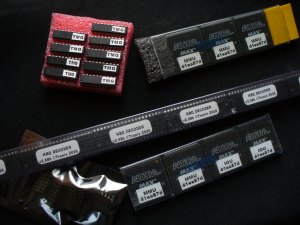

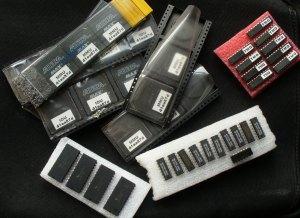

В набор входят следующие микросхемы (7 штук):
- EPM7128SLC84 (прошита прошивкой MMU) 1100 руб;
- EPM7128SLC84 (прошита прошивкой IOU) 1100 руб;
- GAL16V8 (прошита как TMG) 360 руб;
- Atmel AT89C52 (прошита KBD_DECODER v2.58h) 350 руб;
- 74ALS109 180 руб;
- NE558 240 руб;
- SN74LS154 220 руб;
Наименование: 2) Плата расширения A2VGA+Audio(mockingboard) для компьютеров Apple II.
Продано
Наименование: 3) Плата pico-DRAM-tester по проекту: https://github.com/schlae/pico-dram-tester
Состояние: Новый
Тип сделки: Продажа
Цена: 300 руб.
Описание:
Тестер DRAM-памяти на основе Pi Pico 2. Позволяет тестировать DRAM с высокой скоростью, и определять реальные тайминги памяти, от 70нс и выше. Совместно с псевдо-рандомом применяется March-B тест, который позволяет выявлять "залипшие" биты и прочее. Подробнее на https://github.com/schlae/pico-dram-tester
Немного модифицированная прошивка:
- добавлена задержка "антидребезга" для энкодера (раньше с моим энкодером перескакивал пункты меню);
- по окончанию теста нажатие на кнопку энкодера возвращает к меню выбора скорости тестирования;
- добавлены "экспериментальные" тайминги от 200нс до 300нс к памяти типа 41256 (раньше не мог тестировать 565РУ7). Сейчас может, но доверять этим тестам я бы не стал на 100%, так как тайминги не сверялись с реальными даташитами на 565РУ7 и скорее всего сильно отклоняются от них;
- добавлен скрин-сейвер чтобы экран не выгорал при длительном простое.
Скачать можно здесь: https://disk.yandex.ru/d/tC2W-4Y1yePrFA

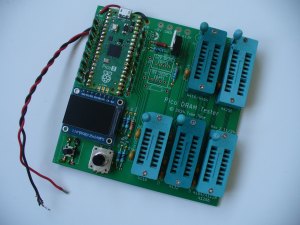

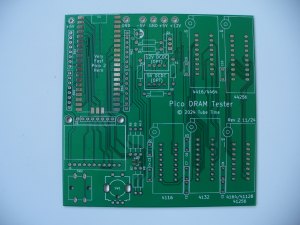

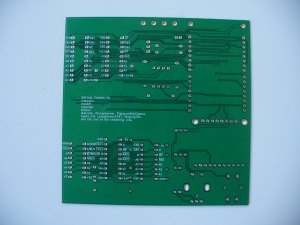

Фото товара

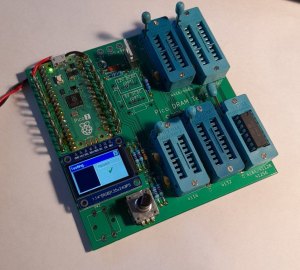

Пример собранного устройства
Страна: Россия
Населённый пункт: Москва
Доставка и оплата:
Оплата: Сберкарта.
Почта России. Яндекс-Доставка. На покупателе.
Только по России.
Гарантия и условия возврата:
Нет
