Новодел Compact 256 turbo

[vidic_ks03]

1. Снизу платы подведено, сверху просто переход сделан.
3. Места под FDD разъем не хватит.
5. Вернул.
Какие надписи в медь/шелк еще нужны?

[Advertiser]

[(--)]

TO 1 1 1 2 A TURBO 2 (C) V-D-V 19.07.94

[vidic_ks03]

TO 1 1 1 2 A TURBO 2 (C) V-D-V 19.07.94

(C) V-D-V - надо ли?
19.07.94 - дата партии плат.
TURBO под AY - по моему лишнее.
2 - начало распиновки ножевого разъема FDD и LPT, в шелкографии нумерация есть.
Остальное все из шелкографии понятно...

[vidic_ks03]

Поправил.

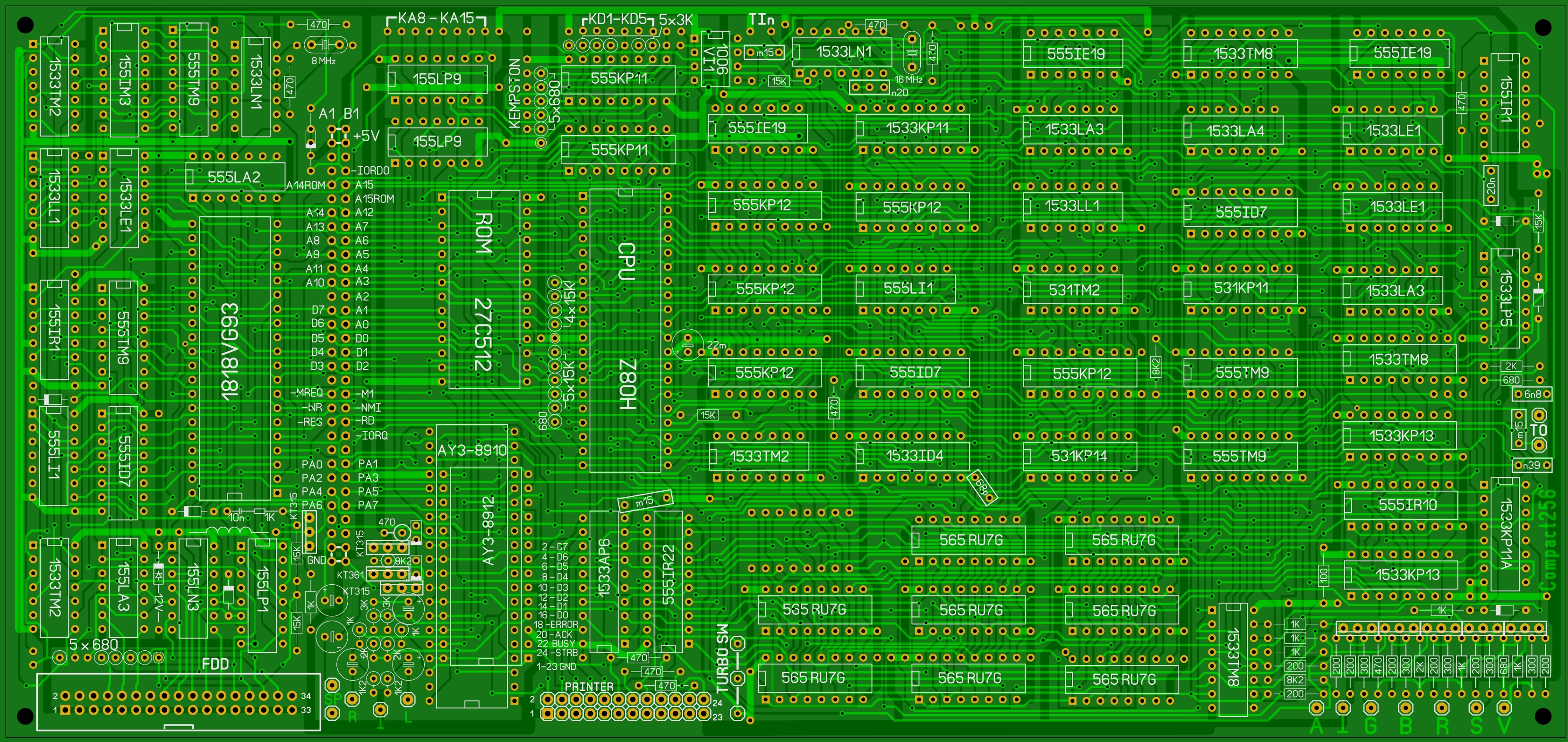

Верхняя сторона:

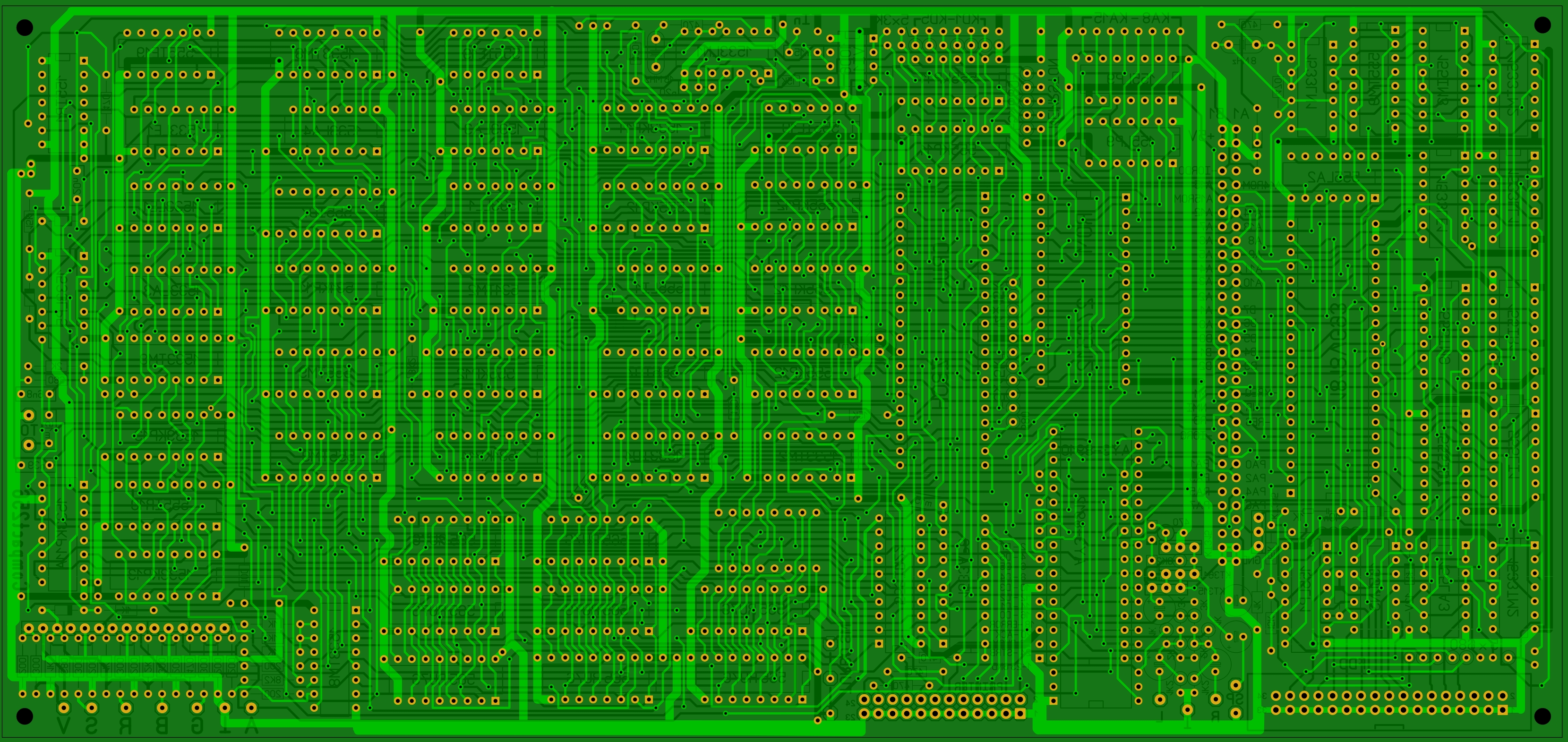

Нижняя сторона:


Файл SprintLayout:
https://cloud.mail.ru/public/5zWg/FJDt6V2SS

Файл gerber:
https://cloud.mail.ru/public/72wf/7u8KAj5xJ

Вроде бы все ошибки и недоработки отловили.
Информацию в шапке темы обновил. Теперь уже, наверное, окончательно.

[(--)]

5x680 около Fdd - неплохо бы предусмотреть возможность установки набора резисторов вместо рассыпухи, для этого справа переходное отверстие открыть и увеличить вроде...
Тоже самое стоит подумать и о других подтягивающих резисторах - чтобы ставить вместо них резисторные сборки (проц, клава, джойстик)...
В левом ряду третий снизу контакт сист. разъёма не подписан в шёлке (+12V вроде)...
Если вход с магнитофона подписан TIn, то логично выход подписать TOut...
Номинал дросселя не подписан, должно быть где-то 22-27 мкГн... Они (КИГ) сейчас с меньшим расстоянием между ножками продаются (6 мм), может быть предусмотреть на этот случай ещё одну монтажную дырку под левый вывод?
Стабилитрон там КС512А стоит? у него шляпка Ф7 мм, может соседние ножки микросхем коротнуть...

[sergey256]

Меня если можно запишите на одну платку, цвет красный.

[vidic_ks03]

Резисторные сборки: около FDD и клава - нестандартные по количеству и задествованым резисторам, проц - шина в середине плюс 680 Ом. В резисторных сборках малым кружком указана шина. Стандартную можно только на джойстик поставить.
Магнитофон: в оригинале вообще подписано TI и TO. В принципе это не критично, не мальчики собирать будут, поймут. Все равно сопроводиловку по подключению буду составлять, типа что куда из внешних проводов подключать (тумблер Турбо, ресет, Magic button). Да и вряд ли при наличии FDD им пользоваться будут, особенно на выгрузку.
Системный разъем: 12 вольт - не силовой, только для питания ВГ93. Подписывать не вижу смысла, а то кто нибудь повесит на него потребителя. Он практически не нужен, здесь собран преобразователь для ВГ93.
Преобразователь: у меня стоят последовательно 3 и 9.1 стабилитроны, индуктивность ДП.

(--), если собирать варианты по улучшению, то это как минимум коллективно работать надо, что бы все свои хотелки высказали, но из желающих что то проверить и изменить на этой плате оказались только Вы да я...
Дальнейший улучшайзинг может затянуться на очень длительный срок, а нам плату уже заказывать надо...
Откатаем эту плату - потом уже и схему можно с нее снимать, и переразводку с заменой элементов на SMD и дальнейшим уменьшением платы сделать и т.д. и т.п., вариантов море.

sergey256, записал.

[shugal]

Надо для этой платы дополнительную платку расширения сделать, на которой парочку разъемов sl-62 поставить по NEMO или ZX-BUS.

[Павел Рябцов]

Ну всё решили и исправили, отправлять можно?!!!

[vidic_ks03]

Павел, если нет замечаний по моему предыдущему сообщению - то да, все исправлено. По ссылкам в шапке темы последние версии герберов и SL.

Надо для этой платы дополнительную платку расширения сделать, на которой парочку разъемов sl-62 поставить по NEMO или ZX-BUS.

Мысль здравая. Можно райзер на 2-3 слота замутить. Только на плату и райзер поставить разъемы, исключающие подключение слотовых карт, типа СНО на 64 контакта. На плату маму, на райзер папу.
